O lançamento do Pentium II em 1997 impôs desafios térmicos tão severos que obrigou a indústria a adotar dutos plásticos dedicados para resfriar o novo formato em cartucho.
Você já abriu um computador antigo dos anos 90 e encontrou uma estrutura plástica estranha que parecia uma tubulação automotiva? O lendário processador Pentium II quente transformou radicalmente a maneira como a indústria encarava a dissipação térmica em computadores pessoais.
A revolução dos cartuchos e a gênese do Slot 1
Na segunda metade dos anos 1990, a corrida pela velocidade de processamento atingiu um nível frenético entre os fabricantes de semicondutores. A Intel precisava encontrar uma resposta contundente para manter a liderança de mercado diante do avanço dos concorrentes diretos.
Até aquele momento, os computadores utilizavam soquetes tradicionais, nos quais o chip quadrado era encaixado diretamente na placa-mãe com pinos metálicos. A solução parecia simples e funcional para frequências modestas, mas o avanço das velocidades exigiu mudanças drásticas na arquitetura interna dos sistemas.
Para contornar o alto custo de fabricação da memória cache L2 integrada diretamente ao silício principal, a Intel desenvolveu uma placa de circuito impresso separada. Essa pequena placa reunia o núcleo do processador e os chips de memória cache ultrarrápidos em um único conjunto modular.
Essa estrutura inovadora deu origem ao encapsulamento SECC (Single Edge Contact Cartridge), que lembrava muito os cartuchos de consoles de videogame clássicos. O novo componente era inserido verticalmente em uma fenda chamada Slot 1, abandonando a clássica montagem horizontal dos processadores anteriores.
Embora a engenharia tenha resolvido o gargalo de comunicação entre o processador e a memória auxiliar, ela criou um problema volumétrico inesperado dentro dos gabinetes compactos da época. O resultado foi um formato imponente que exigia soluções criativas para não torrar os componentes adjacentes durante o funcionamento cotidiano.
Klamath: a arquitetura voraz que desafiou os limites térmicos de 1997
O primeiro núcleo a equipar o modelo comemorado foi batizado internamente com o codinome Klamath. Construído sob a litografia de 0,35 mícron, esse chip operava com tensões elétricas relativamente altas para os padrões atuais.
Com frequências que variavam entre 233 MHz e 300 MHz, o Klamath chegava a consumir mais de 40 watts de potência em plena carga de trabalho. Em uma época em que a maioria dos computadores operava com dissipadores minúsculos ou ventoinhas simplórias de 40 milímetros, esse número causou espanto.
Fatores que impulsionavam a temperatura extrema
O comportamento térmico do cartucho não dependia exclusivamente do silício central, mas de uma série de variáveis físicas presentes na mesma carcaça selada:
- Tensão de alimentação elevada em 2,8 volts no núcleo primário;
- Chips de cache L2 trabalhando na metade da frequência nominal sem dissipadores individuais próprios;
- Geração de calor espalhada por uma área retangular muito maior do que um chip tradicional;
- Retenção térmica da carcaça plástica externa que protegia os componentes frágeis contra manuseio indevido;
Quando o computador executava tarefas pesadas como renderização gráfica ou jogos tridimensionais pioneiros, o acúmulo de energia térmica no interior do cartucho tornava-se quase incontrolável. Os dissipadores passivos de alumínio instalados na parte metálica ficavam tão quentes que poderiam queimar os dedos de quem tocasse neles descuidadamente.
A física impôs uma barreira real aos projetistas, que perceberam rapidamente que os coolers convencionais da época não eram suficientes para garantir a estabilidade operacional sem gerar ruídos ensurdecedores nos escritórios.
O bizarro duto de ar plástico que virou padrão nos computadores OEM
Diante da necessidade urgente de resfriar aquele bloco colossal de silício e memórias, grandes montadoras globais tiveram que improvisar soluções mecânicas bastante curiosas. O ar quente precisava sair do gabinete rapidamente antes que comprometesse as placas de expansão vizinhas.

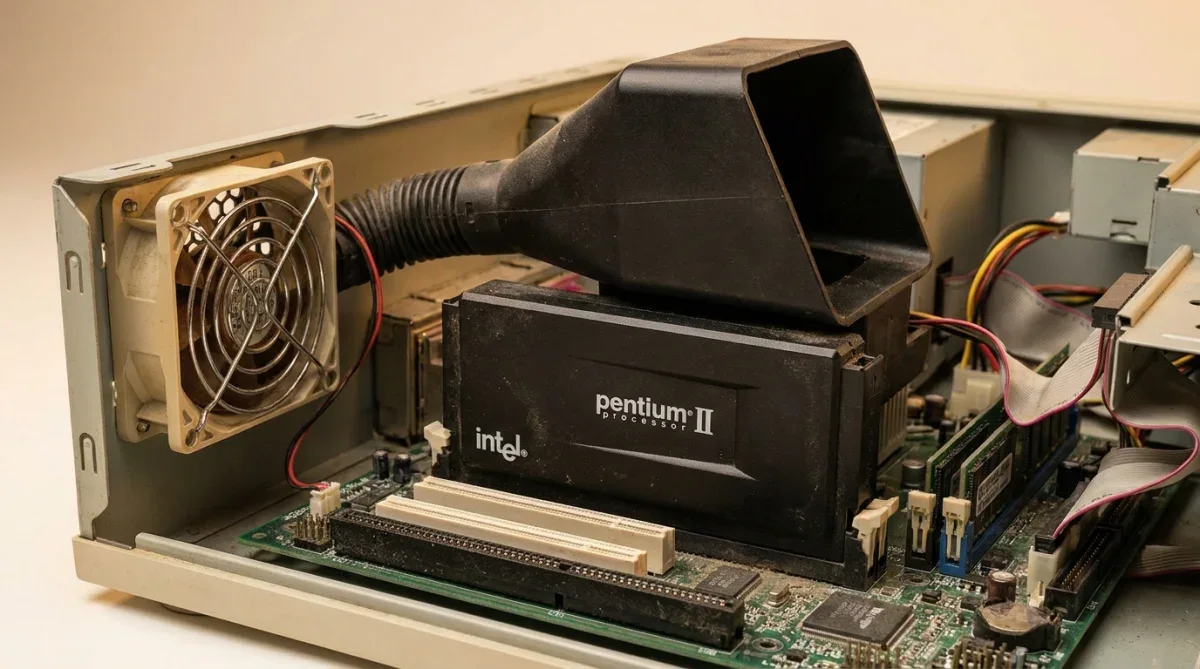

Foi assim que surgiu o icônico duto de ar plástico, uma espécie de cobertura moldada sob medida que cobria todo o dissipador do processador. Esse acessório criava um túnel selado entre o cartucho e a ventoinha traseira do chassi.
Em vez de instalar uma ventoinha ruidosa diretamente presa às aletas do cartucho, o sistema aproveitava o fluxo de sucção ou sopro gerado por uma ventoinha maior instalada na carcaça do computador. Isso direcionava cem por cento do fluxo de ar fresco exatamente onde ele era necessário.

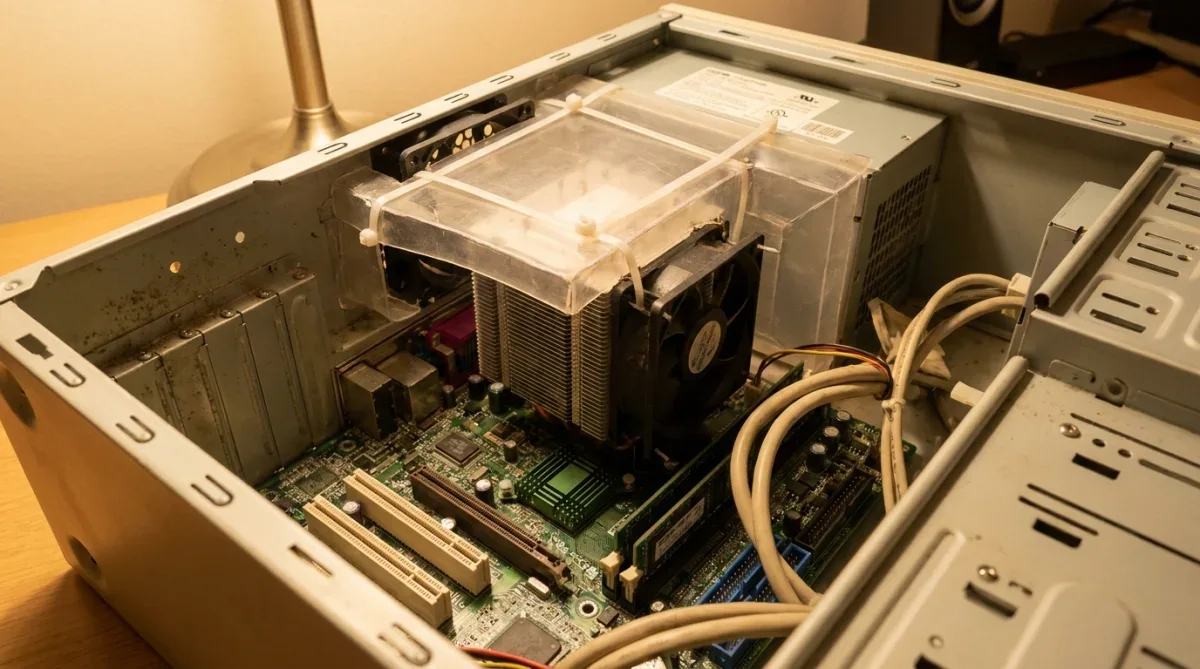

Essas coberturas plásticas verdes, pretas ou transparentes tornaram-se presença obrigatória em linhas corporativas famosas de computadores. Abrir um gabinete sem encontrar aquele imenso túnel plástico era quase impensável para os técnicos de suporte da virada do milênio.
A simplicidade da ideia acabou salvando milhares de máquinas de falhas por choque térmico ou travamentos aleatórios causados pelo calor excessivo. Esse duto tornou-se uma das soluções mecânicas mais memoráveis e nostálgicas da era dourada da computação pessoal.
Os desafios de engenharia enfrentados por grandes montadoras
Para empresas gigantes como Dell, Compaq, IBM e Gateway, a introdução do Slot 1 exigiu uma reformulação completa dos gabinetes e fluxos de ar internos. O espaço interno dos gabinetes ATX, que estavam apenas começando a se consolidar no mercado, precisava ser repensado.
Muitos clientes corporativos utilizavam máquinas em ambientes sem refrigeração adequada, o que agravava exponencialmente o risco de paradas operacionais inesperadas. As fabricantes não podiam arriscar a reputação vendendo computadores instáveis.
Soluções adotadas pelas principais fabricantes
Cada montadora desenvolveu abordagens particulares para lidar com o perfil térmico único do novo processador:
- A Dell projetou coberturas plásticas basculantes articuladas que facilitavam o acesso para manutenção sem ferramentas;
- A Compaq investiu em dissipadores com perfis de aletas assimétricas calculados para fluxo de ar laminar forçado;
- A IBM criou túneis de ar integrados à própria tampa metálica do gabinete em suas famosas estações ThinkCentre;
- A Gateway utilizou ventoinhas auxiliares dedicadas na parte frontal para empurrar ar frio diretamente pelo duto central;
A complexidade logística aumentou consideravelmente, pois cada modelo de placa-mãe ou gabinete requeria um duto plástico exclusivo com encaixes milimetricamente ajustados. O custo de ferramental para injeção plástica cresceu, mas o benefício térmico imediato compensava os gastos adicionais.
Essa fase da história da tecnologia demonstrou que a engenharia de computadores vai muito além da eletrônica pura, exigindo sólidos conhecimentos de aerodinâmica e termodinâmica aplicada.
A resposta da Intel com o núcleo Deschutes e o SECC2
A Intel sabia que o núcleo Klamath era uma solução de transição e que precisava aprimorar a eficiência energética para alcançar patamares mais altos de clock. No início de 1998, a empresa apresentou ao mundo a segunda geração do chip, batizada de Deschutes.
O Deschutes foi fabricado sob um processo refinado de 0,25 mícron, o que permitiu reduzir drasticamente a tensão operacional para 2,0 volts. Essa redução elétrica provocou uma queda substancial na quantidade de calor dissipada por segundo.
Além da melhoria no silício, a empresa reformulou o invólucro plástico lançando o padrão SECC2. Essa versão simplificada eliminou a placa plástica frontal, expondo o núcleo metálico diretamente ao contato do dissipador térmico.
Com essa alteração no projeto físico, o calor não ficava mais confinado dentro de uma carcaça fechada. A transferência de energia entre o chip e o bloco de alumínio tornou-se muito mais rápida e eficiente.
Embora os dutos de ar tenham continuado em muitos computadores de grife para manter a operação silenciosa, a urgência de seu uso diminuiu sensivelmente. O avanço litográfico garantiu maior estabilidade e pavimentou o caminho para modelos posteriores ultrapassarem a marca de 450 MHz sem incidentes graves.
O legado do resfriamento direcionado no design de hardware moderno
A experiência adquirida no gerenciamento térmico do final dos anos 90 deixou lições fundamentais que ainda influenciam a montagem de computadores atuais. O conceito de canalizar o fluxo de ar para evitar zonas mortas dentro do chassi nasceu diretamente dessa necessidade prática.
Servidores modernos em formato rack e estações de trabalho de alto desempenho utilizam túneis plásticos de ar quase idênticos em seu princípio de funcionamento. A ideia de criar compartimentos isolados para direcionar a pressão do ar continua sendo a forma mais eficiente de refrigerar múltiplos componentes de alta densidade.
Placas de vídeo contemporâneas com projeto tipo soprador (blower) também derivam desse mesmo princípio aerodinâmico. Elas aspiram o ar interno e o expulsam diretamente para fora do gabinete por aberturas traseiras direcionadas.
Mesmo nos desktops domésticos com sistemas de refrigeração líquida selada, o planejamento das curvas de fluxo de ar segue os princípios estabelecidos durante a era do Slot 1. O aprendizado gerado pelas dificuldades térmicas do passado permitiu que a indústria alcançasse a robustez e a confiabilidade que temos como padrão hoje.
Relembrar essas histórias nos ajuda a valorizar o esforço multidisciplinar silencioso que existe por trás de cada clique e comando em nossas máquinas cotidianas.
| Aspecto Analisado | Detalhes Históricos e Técnicos |
|---|---|
| Arquitetura Inicial | Núcleo Klamath em litografia de 0,35 mícron operando a 2,8V em cartucho Slot 1. |
| Desafio Principal | Dissipação concentrada de mais de 40 watts em cartucho fechado com chips de cache L2. |
| Solução das Montadoras | Criação de dutos plásticos selados conectando o dissipador diretamente à ventoinha traseira. |
| Evolução Definitiva | Núcleo Deschutes em 0,25 mícron (2,0V) e introdução do cartucho SECC2 com núcleo exposto. |
Conclusão
O curioso episódio da refrigeração por duto de ar ilustra como os saltos tecnológicos frequentemente exigem soluções de engenharia criativas e não convencionais. Ao transformar um problema térmico severo em uma oportunidade para aprimorar o fluxo aerodinâmico dos computadores, a indústria pavimentou o caminho para a informática moderna que utilizamos com tranquilidade hoje.
