Um engenheiro da Intel desenhou secretamente a silhueta de um coelho nas camadas microscópicas do processador 80386, criando uma das peças de arte em silício mais famosas e curiosas da história do hardware.
Você já imaginou que, dentro do computador que revolucionou a era digital nos anos 1980, havia um desenho microscópico feito às escondidas? A inclusão de um coelho no processador 80386 da Intel é um dos episódios mais divertidos e emblemáticos da história da engenharia de hardware, mostrando que até os circuitos mais sérios guardam toques de pura irreverência humana.
A revolução do Intel 80386 e o nascimento da era dos 32 bits
Em meados da década de 1980, a indústria de computadores pessoais vivia uma transformação frenética. O lançamento do processador Intel 80386, conhecido popularmente como 386, marcou um divisor de águas definitivo para a computação moderna ao introduzir a arquitetura de 32 bits no mercado de massa.
Até aquele momento, as máquinas domésticas e empresariais estavam limitadas às capacidades de 16 bits dos chips anteriores, como o 8086 e o 80286. O novo componente trazia uma capacidade de processamento sem precedentes, suporte a multitarefa real e gerenciamento de memória virtual que permitiram o surgimento de sistemas operacionais muito mais robustos.
Projetar um chip com 275 mil transistores em 1985 era uma tarefa monumental. Ao contrário dos dias de hoje, em que algoritmos automatizados geram quase toda a planta de um circuito integrado, grande parte do layout do 386 foi desenhada e verificada manualmente por equipes dedicadas de engenheiros e projetistas de máscaras de silício.
Esse trabalho artesanal exigia meses de concentração absoluta sobre plantas gigantescas espalhadas em mesas de desenho ou em terminais gráficos primitivos. A tensão nos laboratórios da Califórnia era intensa, pois qualquer erro de micrômetro em uma das camadas de metal ou polisilício significaria o descarte de lotes inteiros de fabricação e prejuízos de milhões de dólares.
Foi exatamente nesse ambiente de alta pressão e paixão técnica que pequenos atos de rebeldia criativa começaram a florescer nas margens vazias das pastilhas de silício.
O que é o chip graffiti e a cultura do silício
A prática de inserir ilustrações, assinaturas ou piadas internas em circuitos integrados ficou conhecida na indústria como chip graffiti ou silicon art. Essa tradição silenciosa começou de maneira espontânea entre os desenhistas de layout das pioneiras do Vale do Silício.
Para entender como isso era possível, vale lembrar que os chips são compostos por diversas camadas sobrepostas de materiais condutores e isolantes. Em vários cantos da pastilha de silício (o die), restavam pequenas áreas inutilizadas que não afetavam o funcionamento elétrico do componente.
A assinatura invisível dos criadores
Os engenheiros viam seu ofício não apenas como uma ciência exata, mas como uma forma de arte técnica complexa. Como artistas renascentistas que assinavam suas telas, muitos projetistas sentiam que precisavam deixar sua marca pessoal em algo que ficaria eternamente lacrado dentro de invólucros de cerâmica preta.
- Miniaturas de logotipos desenhadas com linhas de metal condutor menores que um glóbulo vermelho.
- Iniciais de nomes de familiares gravadas nas bordas de teste do silício.
- Homenagens a personagens de quadrinhos, carros velozes e ícones da cultura pop dos anos 1970 e 1980.
- Mensagens secretas legíveis apenas sob lentes de microscópios ópticos ou eletrônicos.
Esses grafites eram totalmente invisíveis a olho nu. Sem um microscópio potente e o cuidado de abrir a cápsula protetora do componente por meio de decapagem química, ninguém jamais saberia que aquelas ilustrações estavam ali.
A cultura do grafite em semicondutores transformou as entranhas invisíveis dos computadores em verdadeiras galerias de arte escondidas da gerência corporativa.
O caso do coelho no processador 80386: lenda e realidade

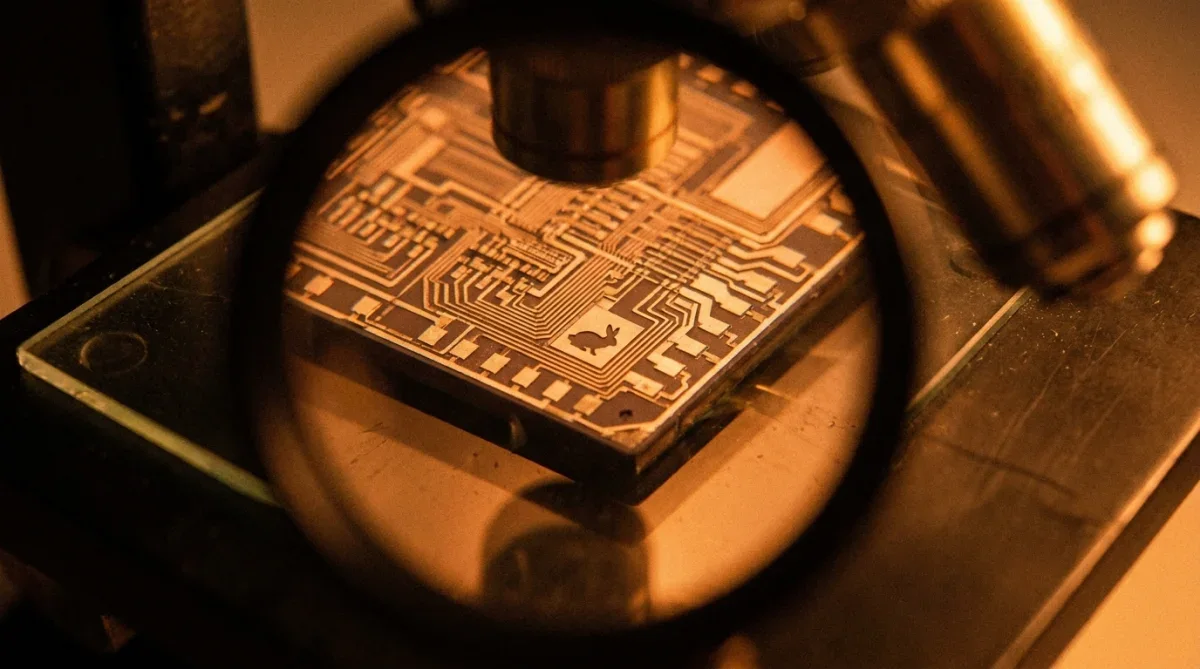

Entre todas as obras microscópicas encontradas em processadores antigos, a imagem de um pequeno coelho no processador 80386 é uma das que mais despertou curiosidade de colecionadores e pesquisadores nas últimas décadas.
Durante a fase final de fechamento das máscaras litográficas do i386, um dos desenhistas responsáveis pelas camadas superiores de metal encontrou um pequeno espaço livre nos limites da área ativa do chip. Sem consultar superiores, ele utilizou as ferramentas de traçado para delinear a silhueta inconfundível de um coelho.
Durante anos circularam especulações de que a figura seria uma homenagem ao coelho da revista Playboy, uma referência bem-humorada à rapidez do processamento ou uma lembrança do personagem Pernalonga. O desenho ocupava uma área tão diminuta que não alterava a capacitância nem causava curtos-circuitos nas linhas vizinhas.
Quando os primeiros lotes do processador entraram em produção comercial, o pequeno animal já estava imortalizado em centenas de milhares de computadores corporativos e residenciais por todo o planeta, trabalhando silenciosamente a cada ciclo de clock de 16, 20 ou 33 MHz.
A gerência da fabricante só descobriu a existência do detalhe muito tempo depois, quando a peça já era um sucesso retumbante no mercado e uma peça fundamental para o crescimento financeiro da companhia.
O episódio consolidou o 80386 não apenas como uma obra-prima da engenharia de computação, mas também como um símbolo da personalidade dos pioneiros do hardware.
Como as artes eram gravadas no silício sem quebrar o chip
Gravar qualquer detalhe em um circuito integrado requer precisão extrema e domínio absoluto do processo fotolitográfico, sob o risco de inutilizar o funcionamento lógico do componente.
No processo de fabricação tradicional, lâmpadas ultravioleta transferem padrões geométricos de uma máscara para uma lâmina de silício recoberta com resina fotossensível. As áreas expostas são corroídas quimicamente ou recebem deposição de metal, como alumínio ou silício policristalino.
O delicado equilíbrio entre arte e física
Para que um desenho como o do coelho não causasse falhas catastróficas durante o funcionamento do computador, o autor precisava seguir regras estritas de espaçamento geométrico impostas pelo processo de fabricação da fábrica (foundry).
- O traço precisava ser posicionado fora das rotas críticas de sinal e das linhas de alimentação de energia.
- A espessura das linhas do desenho não podia violar os limites mínimos de difração de luz da máscara.
- As ilhas de metal do desenho precisavam ser conectadas ao terra ou isoladas para não acumular cargas estáticas indesejadas.
- O espaço escolhido costumava ficar nas zonas de teste perimétricas ou em cantos de transição entre blocos funcionais.
Qualquer erro de cálculo poderia gerar um efeito capacitivo indesejado, atrasando sinais digitais de nanossegundos ou provocando vazamentos de corrente elétrica entre trilhas adjacentes.
O domínio técnico necessário para embutir uma ilustração sem comprometer o rigoroso controle de qualidade das fábricas provava a maestria indiscutível daqueles engenheiros.
O Silicon Zoo: o museu das artes microscópicas secretas
O fascínio em torno dessas descobertas levou pesquisadores da Universidade Estadual da Flórida (FSU) a criarem, no final dos anos 1990, um projeto acadêmico que se tornaria mundialmente famoso: o Silicon Zoo.
Liderada pelo cientista Michael Davidson no laboratório National High Magnetic Field Laboratory, a equipe começou a raspar a camada protetora de chips antigos descartados e examiná-los com poderosos microscópios ópticos dotados de iluminação polarizada.
O que eles encontraram foi surpreendente. Havia centenas de desenhos minuciosos espalhados por chips de dezenas de fabricantes diferentes, demonstrando que a brincadeira era um fenômeno global e generalizado na indústria de semicondutores.
Entre as descobertas catalogadas na galeria virtual do museu, figuravam imagens de personagens famosos como Mickey Mouse, Waldo da série Onde Está Wally, o Pato Donald, guitarras elétricas, trens a vapor e até pequenas caricaturas dos próprios projetistas com seus nomes completos gravados ao lado.
O projeto do museu do silício imortalizou o trabalho de centenas de profissionais anônimos e comprovou que o coelho do 386 não era um caso isolado, mas parte de uma rica subcultura técnica.
Por que os desenhos secretos desapareceram dos processadores atuais
Se você abrir um processador moderno fabricado nas últimas gerações de litografia, dificilmente encontrará qualquer vestígio de grafites no silício.
A transformação dos métodos de desenvolvimento e a miniaturização extrema praticamente extinguiram a prática do chip art nos processadores contemporâneos por uma série de razões técnicas e comerciais.
A perda do controle manual dos transistores
Com a transição para nós litográficos medidos em nanômetros e angstroms, o projeto físico dos chips passou a ser completamente dominado por softwares de automação de design eletrônico (EDA).
- Milhões de transistores foram substituídos por dezenas de bilhões de estruturas microscópicas empacotadas.
- Algoritmos de inteligência artificial e compilação de layout otimizam cada fração de micrômetro para economizar energia e espaço.
- As ferramentas automáticas de verificação de regras de design (DRC) rejeitam instantaneamente geometrias não padronizadas.
- O custo de um único conjunto de máscaras litográficas avançadas ultrapassa dezenas de milhões de dólares.
Além das barreiras técnicas, os departamentos jurídicos das grandes corporações passaram a proibir expressamente a prática por receio de processos de violação de direitos autorais ou marcas registradas em desenhos não autorizados.
A automação eliminou os espaços vazios e retirou o lápis digital das mãos dos artesãos do silício, encerrando a era romântica do grafite em chips.
| Ponto Chave | Breve Descrição |
|---|---|
| Intel 80386 | Processador divisor de águas lançado em 1985 que inaugurou a arquitetura de 32 bits nos PCs. |
| O Coelho Oculto | Silhueta de animal desenhada secretamente nas camadas de metal por um engenheiro da equipe de layout. |
| Silicon Zoo | Iniciativa acadêmica da FSU que catalogou dezenas de artes microscópicas escondidas em circuitos integrados. |
| Fim da Prática | Causado pela automação total do design (softwares EDA), custos bilionários e restrições de direitos autorais. |
Conclusão: o legado humano na arquitetura dos computadores
A presença inesperada de um coelho em um dos componentes mais importantes da computação nos lembra que a tecnologia é fruto direto da criatividade humana. Antes de sermos cercados por linhas de montagem totalmente automatizadas e chips desenhados por algoritmos complexos, o silício era trabalhado com paixão individual e um senso de humor genuíno.
Descobrir essas pequenas preciosidades do passado nos ajuda a valorizar os pioneiros que construíram a base do nosso mundo digital moderno e deixaram pistas microscópicas de suas personalidades para as futuras gerações desvendarem.
